BGHM1E系列電子式塑料外殼式斷路器

IEC 60947-1及GB/T14048.1《低壓開關設

備和控制設備總則》

lEC 60947-2及GB14048.2《低壓開關設備和控制設備低壓斷路器》及附錄F《帶電子過電流保護斷路器的附加要求》

IEC60947-5.1及GB14048.5《低壓開關設備和控制設備控制電路電器和開關元件》

適用范圍

BGHM1E系列電子式塑料外殼式斷路器（以下簡稱斷路器），適用于交流50Hz(或60Hz)，其額定絕緣電壓為800v，額定工作電壓690V及以下，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時和欠壓保護功能以及剩余電流保護（可選），缺相保護功能（可選），能保護線路和電源設備不受損壞，斷路器保護特性齊全、精確，能提高供電可靠性，避免不必要的停電，其中“Z”型控制帶有通訊接口，可進行“四遙”，以滿足控制中心和自動化系統的要求。

斷路器按照其額定極限短路分斷能力的高低，分為M型（較高分斷型）、H型（高分斷型）二種。該斷路器具有體積小、分斷能力高、飛弧短、抗振動等特點。

斷路器可垂直安裝〔即豎裝)，亦可水平安裝〔即模裝)。

斷路器具有隔離功能,其相應符號為: 。

斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。

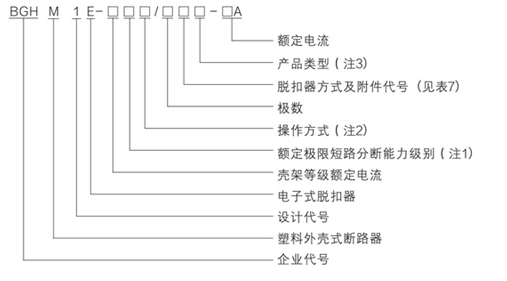

型號及含義

BGH-企業代號

M-塑料外殼式斷路器

1-設計代號

E-電子式脫扣器

口-殼架等級額定電流

口-額定極限短路分斷能力級別（注1)

口-操作方式（注2)

口-極數

口-脫扣器方式及附件代號（見表7)

口-產品類型（注3)

口A-額定電流

注:

1、按額定極限短路分斷能力的高低分為M型〔較高分斷型)、H型〔高分斷型)。2、手柄直接操作無代號:電動操作用P表示;轉動手柄用Z表示。

3、基本型無代號，智能通訊型用Z表示，消防型用X表示，漏電型用L表示。

正常工作環境

海拔:≤2000m

環境溫度:-5℃-+40°℃能耐受潮濕空氣的影響能耐受鹽霧、油霧的影響

斷路器主電路的安裝類別為…，其余輔助電路、控制電路安裝類別為ll。

最高溫度+40℃時，空氣的相對濕度不超過50%，在較低的濕度下可以允許有較高的相對濕度，對由于溫度變化偶爾產生的凝露應采取特殊措施

最大傾斜度為22.5°

在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方

在沒有雨雪侵襲的地方

主要功能及特點

智能控制器是塑殼斷路器的核心部件，應用于電動機保護或者配電保護，實現測量、保護、控制和通信功能于一體，使線路和電源設備免受過載、短路、接地等故障危害。

采用MCU微處理器控制，性能穩定可靠:該智能控制器能自供電源，只要一相通電，當電流不低于其額定值的20%時，都能確保保護功能正常工作;

選擇性配合具有三段保護:使用類別為B類的斷路器與連接在同一電路中的其他短路保護裝置在短路條件下具有選擇性配合;過載長延時反時限、短路延時（反時限、定時限）、短路瞬時等保護功能參數的整定;

具有動作電流、動作時間三段保護參數設置，可進行4-10檔調整;用戶可根據負載電流要求對控制器進行設置調整，也可根據用戶要求選擇關斷相應功能（定制功能，需用戶定貨時注明)﹔

大電流瞬時脫扣功能:當在斷路器閉合時，或在運行時，如遇到短路大電流(≥2O0Inm)，斷路器磁脫扣機構可直接脫扣，雙重保護更加可靠安全;

具有脫扣測試（試驗）功能:輸入直流DC12V電壓試驗斷路器動作特性;α故障自診斷功能:對智能控制器自身的工作狀態和運行情況進行保護和檢測;

具有預報警指示、過載指示:當負載電流達到或超過設定值時相應導光柱導出光源;α磁通變換器雙氣隙技術:工作更可靠穩定，杜絕誤動作、脫扣可靠、功率微小;

保護精度高:過載保護、短路短延時保護動作時間精度±10%;短路瞬時保護動作值精度為±15%取決于動作電流;

可選功能(基業BGM1E通訊型)

具有溫度監控保護功能:當環境溫度超過設定值時（默認設置85℃)，控制器會輸出報警光電信號或使斷路器分閘;口雙路無源信號輸出功能:供發信號（或報警）用，容量AC230V 5A;

具有過載熱記憶功能:過負荷熱記憶功能、短路（短延時）熱記憶功能;

具有消防分勵功能:過載報警不脫扣（提供一對無源觸點）并提供分勵脫扣功能;具有通訊功能:標準的RS232、RS485、Modbus現場總線協議;

可連接手持式編程器:對斷路器各種保護參數進行設定和進行近10次故障查詢及各種狀態顯示等;可連接智能控制模塊:轉換光隔離觸點信號輸出，包括可編程DO輸出功能;

高檔型帶液晶顯示模塊

功能詳解

通訊功能

通過通訊協議轉換卡可方便接入PROFIBUS-DP協議網絡、DEVICE-NET協議和其它配電自動化網絡中，具備遙控、遙調、遙訊和遙測功能，可實現對斷路器遠距離操作達到遠距離電力調度。

遙測:電網的工作參數、負載電流、故障參數等;

遙訊:斷路器的各種參數、脫扣特性、額定電流等;

遙調:計算機遠程調節斷路器的各種保護參數、脫扣特性、額定電流等;遙控:計算機遙控開關的斷開等

手持式編程器

液晶顯示、操作簡單、界面簡潔，可對斷路器各種保護參數進行設定、上次故障查詢、功能編輯、DO功能輸出編程等、可根據用戶自定方案進行功能設置或期貨功能升級

過負荷熱記憶功能

控制器過載熱記憶功能可由用戶選擇，出廠時默認為關閉控制器過載熱記憶能量在30分鐘內完全釋放口短路熱記憶功能

控制器（短延時）短路電流保護熱記憶功能可由用戶選擇，出廠時默認為關閉控制器（短延時）短路電流保護熱記憶能量在15分鐘內完全釋放

故障記錄功能

控制器可將最近10次發生的故障類型，故障跳閘時間，故障相及最大故障電流記錄，掉電不丟失消防分勵功能

供消防系統使用，在設定的參數下達到脫扣條件時，斷路器不脫扣并輸出常開常閉觸點，并提供分勵功能可由用戶自行選擇是否斷開斷路器。

可編程DO輸出功能

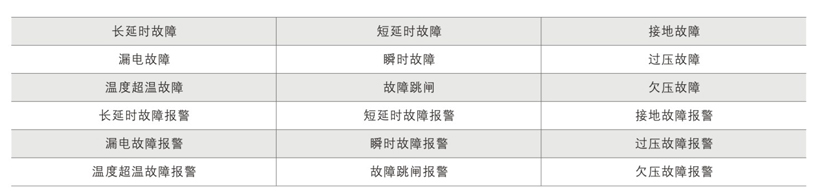

控制器有四個光電信號輸出，D01和D02光電信號都可編程為以下功能輸出，D03為分閘信號，D04為合閘信號

斷路器分合閘狀態檢測功能〔可選功能)

控制器可檢測斷路器當前的分合閘狀態，并實時地上傳給上位機至計算機網絡。

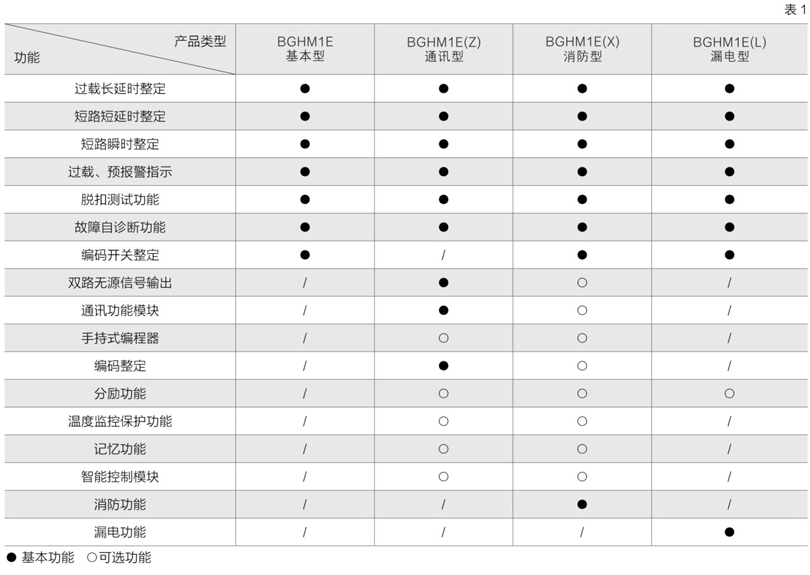

產品功能配置表

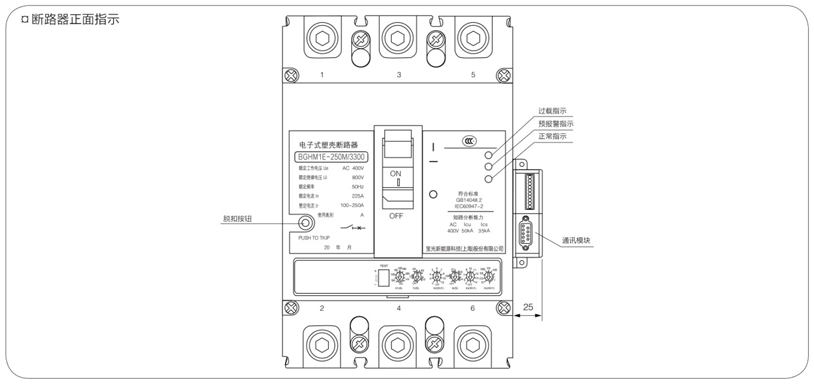

結構與標識簡介
