ZW20B-12系列戶外高壓真空斷路器
點擊： 1205

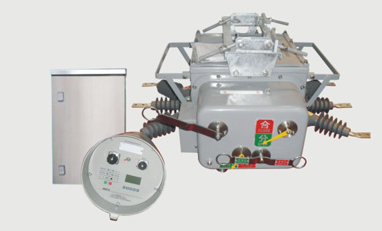

ZW2OB-12系列戶外高壓真空斷路器(可配一二次配合)
產品概述
zW20B-12系列戶外高壓真空斷路器為額定電壓12kV,三相交流50Hz的戶外配電設備。它采用真空滅弧和SF6氣體作為絕緣介質，不受外界環境影響;其彈簧操作機構進行了小型化設計和可靠性和穩定性優化,采用直動鏈條主傳動和多級脫扣系統，主回路軸與套之間接觸采用內收外張式表鏈結構,主回路的接觸電阻小、溫升低。

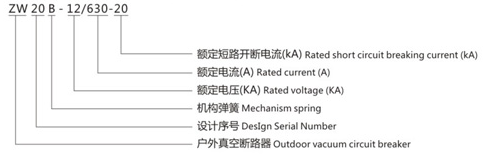

型號及含義
ZW-戶外真空斷路器
20-設計序號
B-機構彈簧
12-額定電壓
630-額定電流
20-額定短路開斷電流

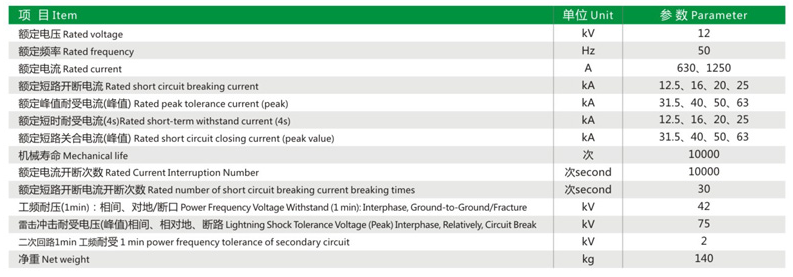

主要技術參數

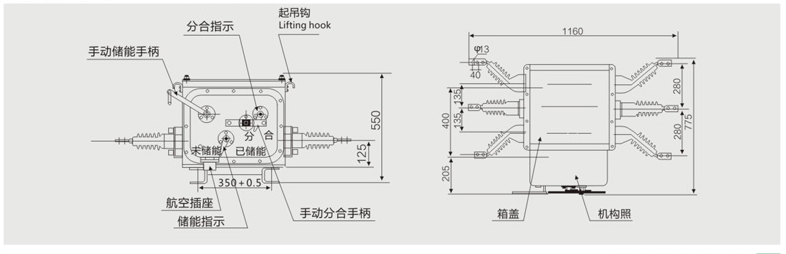

外形安裝尺寸
